تفاصيل المنتج:
|
أنابيب: | 24 أنابيب | عاكس: | عاكس CPC |
---|---|---|---|
الإطار: | سبائك الألومنيوم | تركيب: | سقف مائل |
حرارة أنبوب: | 24 ملليمتر النحاس المكثف | بناء: | حرارة أنبوب |
زاوية القوس: | 30 درجة | تطبيق: | وابل |
تسليط الضوء: | ,,pressurized solar collector |
24 أنابيب CPC عاكس اجلاء أنبوب الحرارة تجميع الطاقة الشمسية للطاقة الشمسية للاستحمام
وحدة بما في ذلك
ا). أنابيب الحرارة الشمسية أنابيب جامع
ب). مشعب.
ج). 2.0mm سبائك الألومنيوم قوس الدائمة الحرة
مواصفات أنبوب الحرارة الشمسي جامع
1. فراغ أنبوب: البورسليكات الزجاج 3.3
2. طلاء الأنبوب: AL-N / SS / Cu (عناصر ثلاثية)
3. أنبوب البعد: dia58mm * 1800mm
4. أنبوب الحرارة: قطرها 14mm أنبوب الحرارة تلميح. طول: 1720mm
5. المواد غلاف المنوع: سبائك الألومنيوم
6. قناة الحرارة: TU2 النحاس
7. طبقة عازلة: من مادة البولي يوريثين والصوف المعدني
8. الإطار: 2.0mm سبائك الألومنيوم
9. Anti-Freeze: -35C
جامع مع الشمسية ، Keymark ، SRCC ، CCC ، ISO9001: 2000 الشهادات.

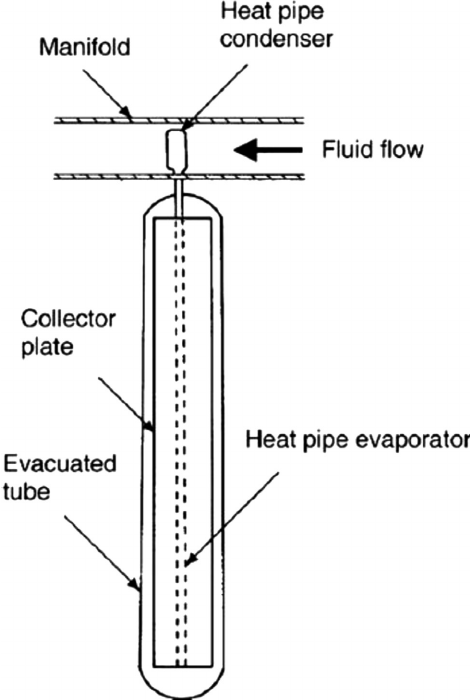

مبدأ العمل
ارتفاع ضغط أنبوب الحرارة الشمسية هي واحدة من جامع الطاقة الشمسية الأكثر شعبية مع كفاءة عالية جدا.
إن الطلاء الانتقائي للأنابيب المفرغة يحول الإشعاع الشمسي إلى طاقة حرارية وينقل إلى أنابيب الحرارة النحاسية بواسطة لف الألمنيوم.
ثم يتبخر سائل نقل الحرارة في أنبوب الحرارة ويرتفع بسرعة إلى المكثف العلوي.
في النظام النشط ، تقوم المضخة بدوران الماء أو سائل نقل الحرارة من خلال أنبوب الرأس المتشعب ، مع إزالة الحرارة لتخزينها في ماء الخزان.
ثم يبرد البخار المبرد في أنبوب الحرارة ويعود إلى قاع الأنبوب ، في انتظار دوران حرارة آخر في ثوان قليلة.
أنبوب الحرارة تجميع الطاقة الشمسية | ||||||
نموذج | مواصفات الأنبوب | طلاء الأنبوب | الانتاج اليومي (50C) (L) | كمية التحميل | ||
20'GP (مجموعات) | 40'GP (مجموعات) | 40'HQ (مجموعات) | ||||
10-58 / 1800 | Φ58mm * 1800mm * 10 | 14MM | 85-120 | 130 | 270 | 325 |
15-58 / 1800 | Φ58mm * 1800mm * 15 | 14MM | 105-150 | 110 | 230 | 275 |
20-58 / 1800 | Φ58mm * 1800mm * 20 | 14MM | 140-200 | 85 | 170 | 210 |
25-58 / 1800 | Φ58mm * 1800mm * 25 | 14MM | 180-220 | 70 | 135 | 180 |
30-58 / 1800 | Φ58mm * 1800mm * 30 | 14MM | 210-300 | 55 | 115 | 140 |
تخصيص
نموذج | 58 * 1800 |
حجم المكثف | 24 * 70MM / 14 * 70MM |
طول أنبوب الزجاج | 1800mm |
قطر الأنبوب الخارجي | 58mm و |
قطر الأنبوب الداخلي | 47MM |
سماكة الزجاج | 1.6MM |
مادة الزجاج | البورسليكات الزجاج 3.3 |
طلاء ممتص | ALN / ALN-SS / CU |
معامل الامتصاص | > 92٪ |
خدمتنا
لدينا مصنع أنابيب فراغ ومصنع لخزان المياه لأكثر من 8 سنوات.
نحن نقدم 6 سنوات الضمان للنظام بأكمله.
الحفاظ على وقت التسليم بالضبط.
استفسارك في غضون 12 ساعة.
نحن نقدم لك الخدمة المهنية مع الانجليزية بطلاقة.
الحفاظ على الإنتاج بالجملة مثل العينات في ذات جودة عالية.
وكيل الشحن: أسرع وأكثر أمنا ومريحة.
الجودة: لدينا مراقبة الجودة في كل عملية.
التعبئة والتغليف والتسليم
تفاصيل التغليف: كرتون التصدير للحاوية الكاملة.
تفاصيل التسليم: 7 أيام بعد تلقي الودائع.
ضمان
6 سنوات المسؤولية الدولية عن تجميع الطاقة الشمسية للأنابيب الحرارية و 15 سنة للأنابيب المفرغة بسبب مشاكل الجودة الأصلية.
