تفاصيل المنتج:
|
| النموذج: | 10-30 أنابيب | الطبقة العازلة: | 40 ملم |
|---|---|---|---|
| إطار: | سبيكة الألومنيوم | حَشد: | سقف ضاري |
| أنبوب الحرارة: | النحاس المكثف 24 ملم | الألوان المتعددة: | الفضة |
| جامع: | أنبوب الحرارة | الهيكل: | الـ (تيرموسيفون) غير المباشر |
| إبراز: | الجمعية الشمسية للتدفئة في السقف,240L سخان المياه الشمسي الضغط,24 أنبوب مجتمع التدفئة الشمسية,240L Pressurized Solar Water Heater,24Tubes solar heating collector |
||

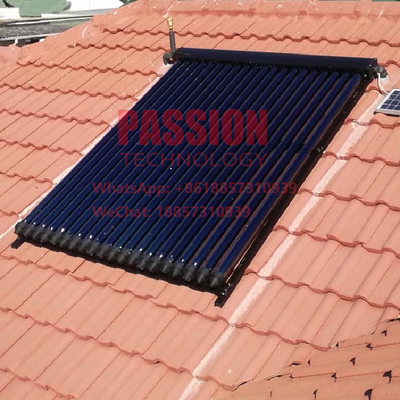

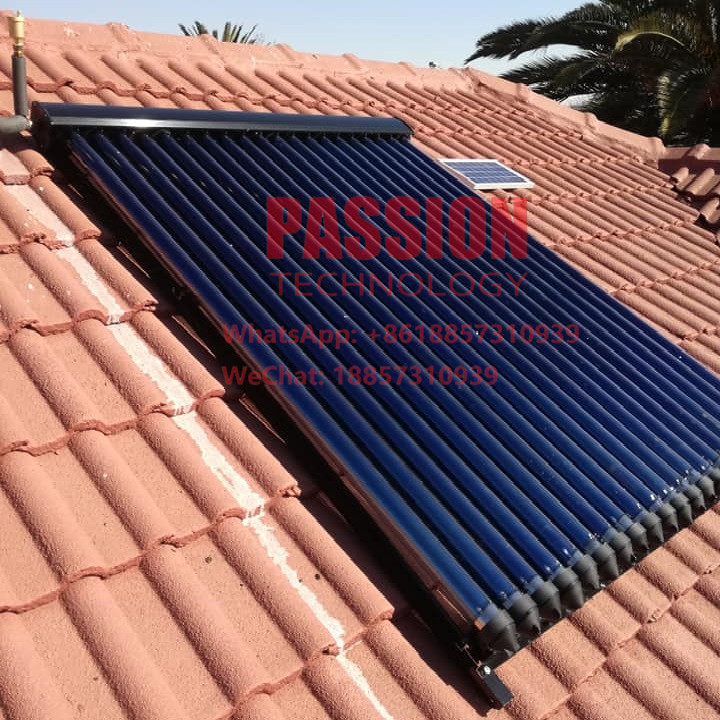

30 أنابيب الضغط الجمعية الشمسية 300L أنبوب الحرارة سخان المياه الشمسية حمام التدفئة
مبدأ عمل جهاز جمع الطاقة الشمسية للأنابيب الحرارية
1) امتصاص الشمس: يتم امتصاص الإشعاع الشمسي من قبل الأنابيب الشمسية وتحويله إلى حرارة.
2) نقل الحرارة الشمسية: أنابيب الحرارة تقود الحرارة من داخل الأنبوب الشمسي إلى
أنبوب الرأس
3) تخزين الطاقة الشمسية: يتم تداول الماء من خلال الرأس ، من خلال دورة مضخة متقطعة.
في كل مرة يدور فيها الماء من خلال الرأس، ترتفع درجة الحرارة بنسبة 5-10 درجات مئوية.
خلال اليوم، يتم تسخين الماء في الخزان تدريجياً.
الخصائص:
أنابيب شمسية موثوقة وفعالة
أنابيب حرارة نحاسية لنقل الحرارة السريع
تثبيت بسيط
صيانة مجانية
مناسبة لمياه الضغط الرئيسي
تسخين النحاس الفضي المقاوم للتآكل
السطح مصنوع من الفولاذ المغلف مغلف بالمسحوق
التحويل الشمسي المستقر خلال النهار
المجمع الشمسي المثالي لأنظمة تسخين المياه الشمسية المنزلية
مثالية للتطبيقات التجارية لتسخين المياه الشمسية
| المواصفات التفصيلية لمجمع الطاقة الشمسية للأنابيب الحرارية | |||||
| البند | أجزاء | الوصف | |||
| صندوق متعدد | غلاف خارجي متعدد الأشكال | 1001 سبيكة الألومنيوم مع رش البلاستيك؛ سمك: 2.0mm؛ | |||
| طبقة العزل الحراري | الصوف الصخري، سمك: 55 ملم، كثافة 120-140 كجم/م 3 | ||||
| أنبوب رأس النحاس | TU2، سمك: 1.0 ملم، فجوة الفاصل: 75 ملم، ضغط تشغيل أقصى 6 بار، الفوسفور | ||||
| الغلاف النهائي | نايلون | ||||
| حلقة الغبار | مطاط السيليكون 110 | ||||
| حامل الأنابيب | نايلون 66 | ||||
| الإطار | الإطار | سبيكة الألومنيوم مع رش البلاستيك؛ سمك: 2.0mm | |||
| أنبوب الحرارة أنبوب إخلاء | أنبوب فراغ | ثلاثة أنابيب فراغ عالية، ALN/ALN-SS/CU طلاء امتصاص، قطر: 58mm، الطول: 1800mm. | |||
| أنابيب الحرارة النحاسية | TU1، الصلبة الفضية؛ مكثف من الأنابيب: قطر: 14mm؛ الطول: 70mm؛ سمك الجدار: 1.0mm؛ بقية الأنابيب: قطر: 8mm؛ الطول: 1700mm؛ سمك الجدار: 0.8mm | ||||
| من الألومنيوم | AL ؛ سمك: 0.2mm ؛ الطول: 1600mm | ||||
| سدادة الأنابيب | المطاط السيليكوني والفولاذ المقاوم للصدأ | ||||
| النموذج | إمداد المياه الساخنة ((L) | قطر & طول الأنابيب ((ملم) | كمية الأنابيب ((قطعة) | مساحة الممتص ((م2) | تحميل 20GP/40HQ |
| PT-SC-58-1800-10 | 100 | 58*1800 | 10 | 1.41 | 148/361 |
| PT-SC-58-1800-15 | 150 | 58*1800 | 15 | 2.10 | 138/336 |
| PT-SC-58-1800-18 | 180 | 58*1800 | 18 | 2.52 | 116/282 |
| PT-SC-58-1800-20 | 200 | 58*1800 | 20 | 2.80 | 95/237 |
| PT-SC-58-1800-25 | 250 | 58*1800 | 25 | 3.50 | 86/215 |
| PT-SC-58-1800-30 | 300 | 58*1800 | 30 | 4.20 | 61/152 |
| PT-SC-58-1800-36 | 360 | 58*1800 | 36 | 4.80 | 52/ 128 |
التكنولوجيا
| النموذج | صناعة المعدات الأولية |
| مادة غطاء متعدد الأطراف | طبقة غير أوكسجينية من الألومنيوم |
| مواد الإطار | الألومنيوم أو الفولاذ المقاوم للصدأ والطبقة المطلية |
| مواد أنابيب الرأس | النحاس |
| مواد أنابيب التدفئة | النحاس |
| العزل | الصوف الصخري ((يمكن أن يتحمل درجة حرارة أعلى بكثير من رغوة البولي يوريثان) |
| أغلفة وخلات مطاطية | المطاط الدليكوني عالية درجة الحرارة المستقر بالأشعة فوق البنفسجية |
| ضغط الاختبار | 9 بار |
| تركيب الجمع | السقف المستوي / السقف المنحدر |
| زاوية العمل | 10-80 |
| المدخل المخرج | Φ22 أو 3/4 بوصة الذكور |
سياسة الجودة:
المنتجات العادية: ≥99%
مراقبة الجودة قبل الإنتاج: 100٪
استبدال خالية من منتجات السرير:100٪
الضمان: 5 سنوات
ويمكننا أيضا أن ننتج وفقا لمتطلباتك ويتم توفير OEM أيضا.
