تفاصيل المنتج:
|
| الجهد المقنن: | 220 فولت | طلب: | نظام شمسي مضغوط منفصل |
|---|---|---|---|
| نموذج: | 258 ريال سعودي | لون: | رمادي |
| نطاق درجة الحرارة: | 0 ~ 99 درجة مئوية | صمام الكهرومغناطيسي: | تيار مستمر 12 فولت تيار متردد 220 فولت |
| يكتب: | جهاز تحكم ذكي لساخن الماء بالطاقة الشمسية | نوع الحماية: | IP41 |
| إبراز: | الشمسية تحكم بالماء الساخن,تحكم حراري شمسي |
||

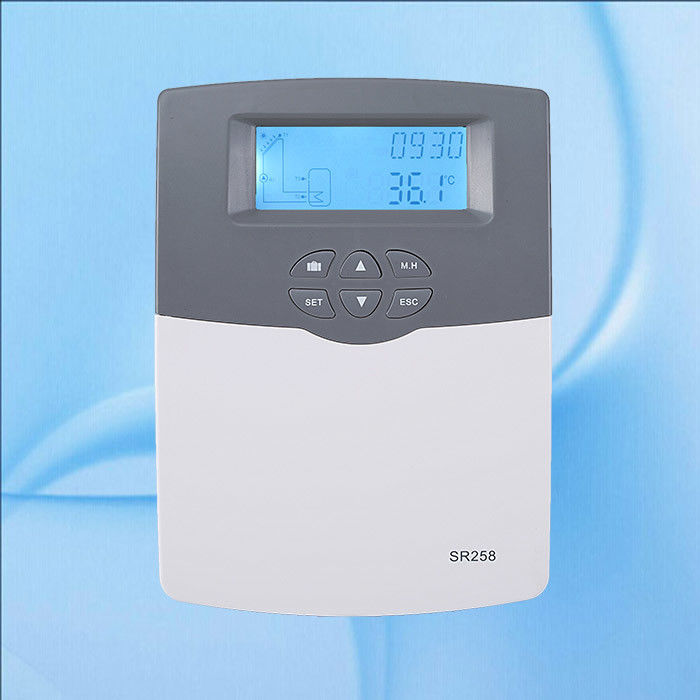

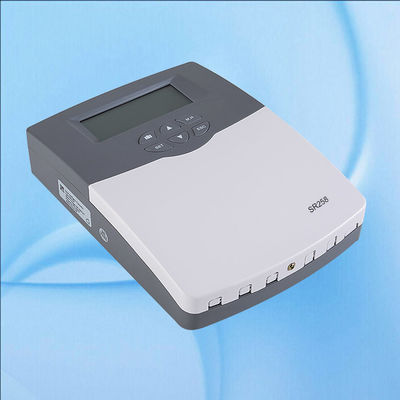

SR258 جهاز التحكم الذكي في سخان المياه بالطاقة الشمسية للنظام الشمسي المضغوط المنفصل
مقدمة:
مناسبة للنظام الشمسي المنفصل المضغوط
دقة قياس درجة الحرارة: 0.1C
المضخة التقليدية/HE متوفرة على حد سواء
البيانات الفنية الرئيسية:
حجم وحدة التحكم: 187 مم × 128 مم × 46 مم
مصدر الطاقة: تيار متردد 100-240 فولت، 50-60 هرتز. .
استهلاك الطاقة: <2.5 واط
الجهد النبضي المقدر: 2.5 كيلو فولت
السكن: بلاستيك ABS
نوع الحماية: IP41
التركيب: التركيب على الحائط
التشغيل: 6 أزرار ضغط على الغطاء الأمامي.
دقة قياس درجة الحرارة: ± 0.1 درجة مئوية
نطاق قياس درجة حرارة المجمع: -10 درجة مئوية ~ 220 درجة مئوية
نطاق قياس درجة حرارة الخزان: 0 درجة مئوية ~ 110 درجة مئوية
قوة المضخة المناسبة: 3 مضخات يمكن توصيلها
الطاقة المناسبة لـ HK (التدفئة الاحتياطية): 1 قطعة - 1500 واط.
المدخلات: 5 أجهزة استشعار
1 قطعة * مستشعر Pt1000 (≥500oC) للمجمع (كابل السيليكون ≥280oC)
4 قطع * مستشعر NTC10K B3950 (≥ 135 درجة مئوية) للخزان (كابل PVC ≥105 درجة مئوية)
1 * FRT مقياس تدفق الإلكترون من نوع ريشة دوارة
المخارج: 4 مرحلات لمضخة الدوران والتدفئة الاحتياطية
2 * التتابع الإلكتروني المغناطيسي بحد أقصى 1A
1 * مرحل أشباه الموصلات بحد أقصى 1A
1 * التتابع الكهرومغناطيسي بحد أقصى 10A
1 * مخرج تردد متغير PWM (قابل للتحويل 0-10 فولت)
درجة الحرارة المحيطة: -10 درجة مئوية ~ 50 درجة مئوية.
درجة مقاومة الماء: IP41
سعة التطبيقات
الحد الأقصى لعدد هواة الجمع:1
الحد الأقصى لعدد صهاريج التخزين: 1
الحد الأقصى لعدد المرحلات: 5
الحد الأقصى لعدد أجهزة الاستشعار: 4
الحد الأقصى لعدد نظام تطبيق التصور: 1
منفذ الإشارة لمضخة HE: IPWM1
FRT: 1 * مقياس تدفق الإلكترون من نوع الريشة الدوارة
الوظائف الرئيسية:
التاريخ---إعداد التاريخ
الحرارة الموقوتة --- التدفئة الاحتياطية
الدائرة---تدوير الماء الساخن
تحميل---إعداد خزان التحميل1
العقيد --- جامع1
مضخة --- وضع التحكم في المضخة
بارد---وظيفة التبريد
AUX---وظيفة مساعدة
رجل --- الوضع اليدوي
BLPR---حجب وظيفة الحماية
OTDI --- وظيفة التطهير الحراري
FS --- اختيار نوع مقياس التدفق.
الوحدة --- مفتاح وحدة CF
RST --- إعداد المصنع
تمرير --- تعيين كلمة المرور
وظيفة العطلة
حماية الشاشة
الحماية من المشاكل
فحص المتاعب
سخان المياه بالطاقة الشمسية المسطحة
مع ملفات مزدوجة PTS-F2
| سخان المياه بالطاقة الشمسية المسطحة مع ملفات مزدوجة PTS-F2 |
||||||||
| نموذج | بي تي إس-F2-15 | بي تي إس-F2-20 | بي تي إس-F2-25 | بي تي إس-F2-30 | بي تي إس-F2-40 | بي تي إس-F2-50 | بي تي إس-F2-100 | |
| جامع الطاقة الشمسية المسطحة | المواد الأساسية | نحاس | ||||||
| طلاء | طلاء غطاء من الألومنيوم والنحاس بمعدل امتصاص التيتانيوم الأزرق: α=0.95 معدل الانعكاس ε=0.04. | |||||||
| لوحة القاعدة | ألومنيوم من الدرجة البحرية H3004، صلابة H32، سمك 0.7 مم | |||||||
| زجاج من اللوحة | زجاج خاص للوحة بمعايير ANS1297-1-1975 وBS6206A وJIS R3206؛ المتانة مع AS2208-1978 والمعايير الفيدرالية للولايات المتحدة. | |||||||
| عزل اللوحة | الجزء السفلي مع عزل من الألياف الزجاجية، سمك 60 مم، كثافة 20 كجم/م3؛ عزل السماكة الجانبية: 13 مم؛ الكثافة 23 كجم/م3؛ الخصائص الحرارية: R1.0 التوصيل الحراري: 0.059 واط/م. | |||||||
| الكمية (قطعة) | 1 | 1 | 2 | 2 | 3 | 3 | 6 | |
| ماء صهريج |
سعة | 150 لتر | 200 لتر | 250 لتر | 300 لتر | 400 لتر | 500 لتر | 1000 لتر |
| لفائف النحاس العلوية (مم*م) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*20 | Φ19*30 | |
| لفائف النحاس السفلية (مم*م) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*25 | Φ16*30 | Φ19*40 | |
| رغوة البولي يوريثان (مم) | 55 | 50 | 50 | 50 | 60 | 60 | 100 | |
| الخزان الخارجي | لون ألواح الصلب / المينا الأبيض | |||||||
| Φ470/0.5 | Φ550/0.5 | Φ580/0.5 | Φ580/0.5 | Φ700/0.5 | Φ700/0.5 | Φ1000/0.5 | ||
| الخزان الداخلي | SUS 304 2B ضغط العمل -6 بار ضغط الاختبار -12 بار | |||||||
| Φ360/1.2 | Φ450/1.5 | Φ480/1.5 | Φ480/1.5 | Φ580*2.0 | Φ580*2.0 | Φ800/2.5 | ||
| سخان كهربائي | 1500 واط | 1500 واط | 2000 واط | 2000 واط | 2000 واط | 2000 واط | 4000 واط | |
| محطة العمل | SR961S (بما في ذلك جهاز التحكم ومضخة WILO) | |||||||
| خزان التوسع | 8 لتر | 8 لتر | 8 لتر | 8 لتر | 12 لتر | 12 لتر | 24 لتر | |
سخانات المياه بالطاقة الشمسية المنفصلة ذات الأنابيب الحرارية
مع ملفات مزدوجة PTS-H2
| سخانات المياه بالطاقة الشمسية المنفصلة ذات الأنابيب الحرارية مع ملفات مزدوجة PTS-H2 |
||||||||
| نموذج | بي تي اس-H2-15 | بي تي اس-H2-20 | بي تي اس-H2-25 | بي تي اس-H2-30 | بي تي اس-H2-40 | بي تي اس-H2-50 | بي تي اس-H2-100 | |
| جامع الأنابيب الحرارية للطاقة الشمسية | أنابيب (قطعة) | 15 | 20 | 25 | 30 | 40 | 50 | 100 |
| ثلاثة أنبوب فراغ الهدف | القطر/الطول: φ58mm/1800mm؛ نسبة عالية من البورون والسيليكون 3.3؛ الهيكل: تغيير تدريجي لطلاء الامتصاص الانتقائي SS-AL-Nx/Cu؛ درجة الفراغ: P<=5*10-3; | |||||||
| أنابيب الحرارة | الكونديسور: φ14*70 مم؛ السُمك: 0.5 مم؛ المواد: النحاس الأحمر TU1 + الماء؛ نقل الطاقة:> = 150 واط؛ ضغط العمل: 4Mpa؛ ضغط اللحام: 4Mpa؛ | |||||||
| الغلاف الخارجي/القوس - سبائك الألومنيوم | الطبقة العازلة - الصوف الصخري | مطاط مقاوم للغبار - EPDM | كسب الحرارة Dsily - 8.5 ميجا جول/م² | |||||
| مدخل/مخرج - 22 مم/3/4 بوصة | تايلستوك - ABS | درجة الحرارة - 250 درجة مئوية | ضغط العمل - 0.6 ميجا باسكال | |||||
| منطقة الكنتور | 2.32 م² | 3.10 م² | 3.78 م² | 4.52 م² | 6.20 م² | 7.56 م² | 15.12 م² | |
| منطقة الفتحة | 1.43 م² | 1.89 م² | 2.36 م² | 2.83 م² | 3.8 م² | 4.72 م² | 9.44 م² | |
| منطقة الامتصاص | 1.22 م² | 1.62 م² | 2.04 م² | 2.43 م² | 3.24 م² | 4.06 م² | 8.16 م² | |
| الكمية (قطعة) | 15 أنبوبًا*1 | 20 أنبوبًا*1 | 25 أنبوبًا*1 | 30 أنبوبًا*1 | 20 أنبوبًا*2 | 25 أنبوبًا*2 | 25 أنبوبًا*4 | |
| ماء صهريج |
سعة | 150 لتر | 200 لتر | 250 لتر | 300 لتر | 400 لتر | 500 لتر | 1000 لتر |
| لفائف النحاس العلوية (مم*م) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*20 | Φ19*30 | |
| لفائف النحاس السفلية (مم*م) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*25 | Φ16*30 | Φ19*40 | |
| رغوة البولي يوريثان (مم) | 55 | 50 | 50 | 50 | 60 | 60 | 100 | |
| الخزان الخارجي | لون ألواح الصلب / المينا الأبيض | |||||||
| Φ470/0.5 | Φ550/0.5 | Φ580/0.5 | Φ580/0.5 | Φ700/0.5 | Φ700/0.5 | Φ1000/0.5 | ||
| الخزان الداخلي | SUS 304 2B ضغط العمل -6 بار ضغط الاختبار -12 بار | |||||||
| Φ360/1.2 | Φ450/1.5 | Φ480/1.5 | Φ480/1.5 | Φ580*2.0 | Φ580*2.0 | Φ800/2.5 | ||
| سخان كهربائي | 1500 واط | 1500 واط | 2000 واط | 2000 واط | 2000 واط | 2000 واط | 4000 واط | |
| محطة العمل | SR961S (بما في ذلك جهاز التحكم ومضخة WILO) | |||||||
| خزان التوسع | 8 لتر | 8 لتر | 8 لتر | 8 لتر | 12 لتر | 12 لتر | 24 لتر | |
التعبئة
سخان المياه بالطاقة الشمسية ذو الأنبوب المفرغ: حزمة التصدير القياسية.
يتم تحميل العينات في صناديق الخشب الرقائقي.
