تفاصيل المنتج:
|
| سعة: | 50 أنبوب | بناء: | عدم الضغط |
|---|---|---|---|
| ضمان: | 6 سنوات | جامع: | أنبوب مفرغ |
| طلب: | الفندق | الخزان الخارجي: | رسمت الصلب |
| الخزان الداخلي: | الفولاذ المقاوم للصدأ 304 | قوس: | الفولاذ المقاوم للصدأ 201 0/20/30/45 درجة |
| إبراز: | 50tubes فراغ أنبوب تجميع الطاقة الشمسية,مجمع الطاقة الشمسية أنبوب فراغ مطلي الصلب,اللون الصلب فراغ أنبوب جامع الشمسية |
||

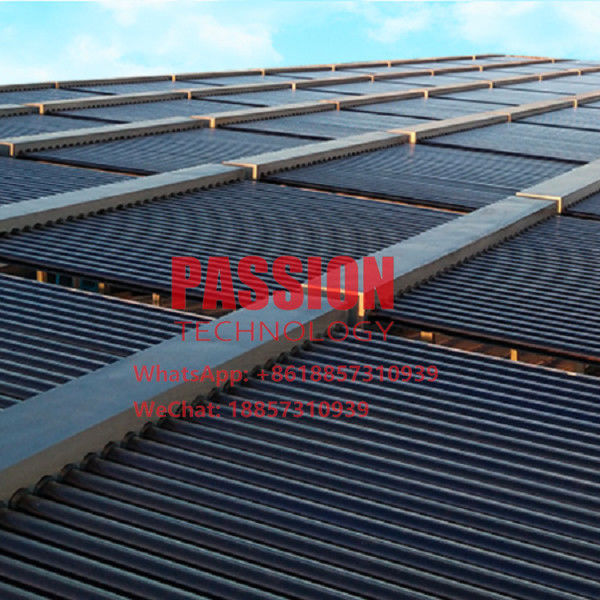

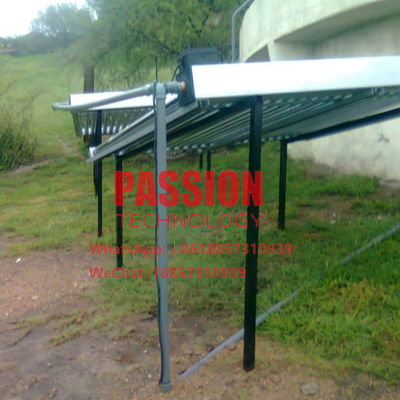

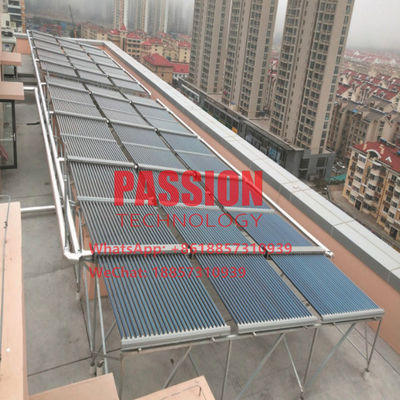

50 أنبوبًا من مجمع الطاقة الشمسية بأنبوب تفريغ غير مضغوط، مجمع أنبوب زجاجي للفنادق، مجمع المياه بالطاقة الشمسية
البيانات الفنية:
| أنبوب تفريغ | الحجم (مم) | Φ58*1800 / Φ47*1500 | |||||
| الأنبوب (قطعة) | 40 / 50 / 60 / 70 | ||||||
| زجاج | زجاج البورسليكات 3.3 مزدوج الطبقات مع تفريغ عالي | ||||||
| الطلاء | هدف واحد AL/AL-ALN(H) أو ثلاثة أهداف Cu/SS-ALN | ||||||
| مشعب | الشكل | مستطيل / دائري | |||||
| خزان المشعب | فولاذ مقاوم للصدأ بدرجة الطعام SUS304-2B / SUS316 | ||||||
| غلاف المشعب | فولاذ ملون رمادي مطلي | ||||||
| العزل | رغوة البولي يوريثين عالية الكثافة بسمك 40 مم | ||||||
| الحامل | هيكل من سبائك الألومنيوم القوي على شكل قابل للتكيف مع السطح المسطح أو المنحدر | ||||||
| الملحقات | أختام سيليكون مضادة للشيخوخة، أختام مقاومة للغبار، مسامير من الفولاذ المقاوم للصدأ | ||||||
| الاتصال | خيط ذكر 1 بوصة (يتوفر حجم أكبر) | ||||||
| زاوية المجمع | 5 ~ 90° | ||||||
| مقاومة البرد | Φ25 مم قطر | ||||||
| رقم الموديل | أنبوب تفريغ شمسي |
الفتحة المساحة/ م2 |
كمية التحميل في الحاوية / مجموعات | ||||
| الحجم / مم | الكمية / قطعة | 20GP | 40GP | 40HQ | |||
| PT-5818CA-40 | Φ58*1800 | 40 | 3.77 | 42 | 88 | 107 | |
| PT-5818CA-50 | 50 | 4.71 | 34 | 70 | 86 | ||
| PT-5818CA-60 | 60 | 5.66 | 28 | 58 | 71 | ||
نظرية العمل ووصف الأجزاء
مجمع الطاقة الشمسية غير المضغوط بأنبوب التفريغ هو أحد أكثر المجمعات اقتصادية ذات كفاءة عالية جدًا في تسخين المياه بالطاقة الشمسية، وعادة ما يستخدم في نظام الدوران ذي الحلقة المفتوحة النشط لتسخين المياه بالطاقة الشمسية المباشرة.
يتم توصيل أنابيب التفريغ الشمسية مباشرة داخل خزان المشعب، عندما يتم تسخين الماء البارد في الأنابيب المفرغة بالإشعاع الشمسي.
نظرًا لأن الثقل النوعي للماء الساخن والماء البارد مختلف، فإن الماء الأكثر سخونة يتجه صعودًا إلى خزان المشعب والماء البارد يتجه هبوطًا إلى أنابيب التفريغ الزجاجية.
من خلال هذه الدورة المستمرة، سيتم تسخين الماء البارد في خزان المشعب تدريجيًا، في نظام شمسي نشط ذي حلقة مفتوحة، سيتم ضخ الماء الأكثر سخونة في المشعب إلى خزان تخزين الماء الساخن، وفي نفس الوقت يتم تدوير ماء الخزان البارد إلى مجمع المشعب للتسخين الشمسي.
ميزات مجمع الطاقة الشمسية بأنبوب التفريغ
1. المجمع الأكثر اقتصادية وعملية لتسخين المياه بالطاقة الشمسية؛
2. تطبيقات واسعة لتسخين المياه الساخنة، وتسخين حمامات السباحة، وتدفئة المساحات، إلخ؛
3. سعة تسخين كبيرة من 500 إلى 500000 لتر من الماء الساخن؛
4. تسخين مباشر فعال للمياه الساخنة مع دوران كبير للمياه؛
5. قدرة عالية على التكيف مع تركيب السطح المسطح أو المنحدر؛
6. سهولة التركيب والاتصال بتصميم هيكل بسيط؛
7. آمن ومستقر للغاية بعد تركيب النظام وتشغيله؛
8. ينطبق على نظام الدوران ذي الحلقة المفتوحة النشط أو نظام الثرموسيوفون السلبي.
9. مع الحماية من التجمد، فإنه يعمل جيدًا في حالة الطقس دون الصفر.
10. مع الدعم الفني من شركة VISION، نادرًا ما يواجه نظامك مشاكل في كسر الأنابيب أو المشعبات المكسورة أو المنكمشة وخزان التخزين.
التعبئة والشحن
تفاصيل التعبئة: كرتون مموج قوي للتصدير.
تفاصيل التسليم: في غضون 7 - 10 أيام لكمية طلب الحاوية بناءً على الفاتورة المؤكدة أو عقد البيع.
خدماتنا
استجابة سريعة: سيتم الرد على استفسارك في غضون 24 ساعة عبر البريد الإلكتروني أو برنامج المراسلة عبر الإنترنت؛
الدعم الفني: أكثر من 10 سنوات من الخبرة في اقتراح المنتج، وإرشادات التثبيت، وتحليل السوق، إلخ.
OEM & ODM: نرحب بمتطلبات OEM & ODM لمجمع الطاقة الشمسية، وخزان التخزين، وإطار التثبيت، وحتى لبعض معدات الاستعانة بمصادر خارجية؛
فحص العينة: على الرغم من مراقبة الجودة في الإنتاج، سيتم تحديد عينات وتثبيتها للتحقق قبل التسليم؛
الحد الأدنى لكمية الطلب: نحن نقدم تصنيع عينات للعملاء للتحقق من الجودة والخدمة؛
خدمة الشحن: ترتيب شحن البضائع إلى الميناء البحري الأجنبي أو الموقع الداخلي، وإذا لزم الأمر لعمل تأمين على البضائع، والتخليص الجمركي، إلخ؛
شهادات الاستيراد: عمل شهادة المنشأ CO، النموذج A، النموذج E، النموذج F، شهادة الجمارك، إلخ.
